Aérotherme Gaz modulant

lkn/LK

Modulant à condensation

Efficacité énergétique saisonnière supérieure à 90%. Eligible au CEE*

*au 01/012021

Très haut rendement jusqu’à 108%

Brûleur à pré-mélange régulé électriquement

Fonction modulation contrôlée par microprocesseur

Régulation Modbus modulante communicante

Echangeur et chambre de combustion garantie 10 ans

Classe NOx =5, CO < 5ppm

Stratification réduite

Réarmement à distance

DOCUMENTATION COMMERCIALE Série LK

Documentation technique LRP LK avec carte G26800

Documentation technique LKN et LRN

Pièces détachées

ACCESSOIRES

Caractéristiques techniques

Modèle	LKN020	LKN035	LK045	LK065	LK080	LK105
	ERP & INDUSTRIE	ERP & INDUSTRIE	INDUSTRIE	INDUSTRIE	INDUSTRIE	INDUSTRIE
	min./max.	min./max.	min./max.	min./max.	min./max.	min./max.
Puissance du Foyer PCI (kW)	5,4 / 17,7	7,5 / 34,9	8,5 / 42	12,4 / 65	16,4 / 82	21 / 100
Puissance thermique utile (kW)	5,8 / 16,9	8,1 / 33,7	8,97 / 40,45	13,4 / 62,93	17,77 / 80,03	22,77 / 97,15
Efficacité énergétique saisonniere (%)	91.75	93.11	90.7	93.2	93.1	93.1
Rendement sur PCI (%)	107 / 95,7	108 / 96,5	105,5 / 96,3	108,06 / 96,82	108,35 / 97,6	108,4 / 97,15
Quantité max. de condensat en modulation 30%	0.7	0.9	1.1	2.1	3.3	2.7
Monoxyde de carbone CO - (0 % de 02) (ĐDM)	<5	<5	<5	<5	<5	<5
Émissions d'oxyde d'azote sur PCI - Nox	44 mg/kWh 25ppm	47mg/kwh 26ppm	36 mg/kwh 20ppm	45 mg/kWh 25ppm	31 mg/kWh 18ppm	40 mg/kWh 23ppm
Débit gaz G20 (m3/h)	0,6 / 1,9	0,8 / 3,7	0,9 / 4,44	1,31 / 6,88	1,74 / 8,68	2,22 / 10,6
Débit gaz G25 (m3/h)	0,7 / 2,2	0,9 / 4,3	1,05 / 5,17	1,53 / 8	2,02 / 10,1	2,21 / 12,3
Débit gaz G31 (kg/h)	0,4 / 1,5	0,6 / 2,9	0,71 / 3,49	1,03 / 5,39	1,49 / 6,8	1,7 / 8,3
Tension d'alimentation	230 Vca - 50 Hz monophasé	230 Vca - 50 Hz monophasé	230 Vca - 50 Hz monophasé	230 Vca - 50 Hz monophasé	230 Vca - 50 Hz monophasé	230 Vca - 50 Hz monophasé
Puissance électrique nominale (kW)	0,15 / 0,16	0,26 / 0,31	0,28 / 0,31	0,42 / 0,51	0,5 / 0,613	0,65 / 0,75
Températures de tonctionnement	° de -15°C à +40°C Pour des températures inférieures, le kit de chauffage du compartiment brûleur est nécessaire
Debit dair (15°C) (m3/h)	2700	4600	4500	7800	9000	11100
Augmentation température d'air	6,1 / 18	5,42 / 22,37	5,73 / 25,74	4,92 / 23,13	5,66 / 25,49	5,89 / 25,09
Vitesse des ventilateurs (tr/min)	1400	1400	1370	1370	1370	1370
Niveau sonore (Lo) à 6m (dB(A))	43	49	49	51	52	54
Code gaz naturel (G20/25)	LKN020GN	LKN035GN	LK045GN	LK065GN	LK080GN	LK105GN
Code gaz propane (G20/25)	LKN020GP	LKN035GP	LK045GP	LK065GP	LK080GP	LK105GP

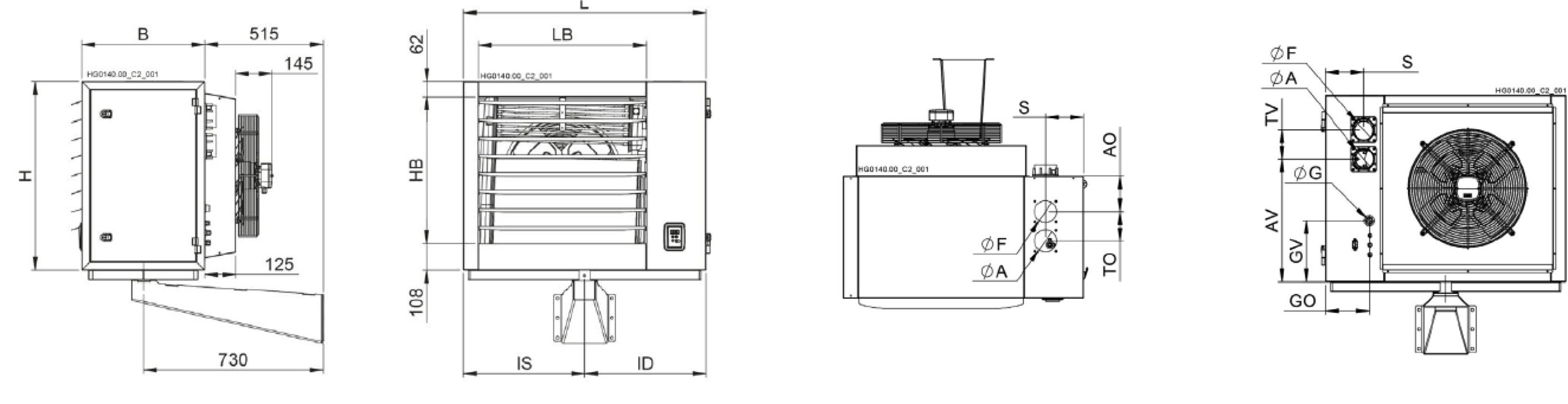

Dimensions

			LKN020	LKN035	LK045	LK065	LK080	LK105
ENCOMBREMENT	B	mm	435	435	500	500	500	500
	H	mm	645	645	765	765	845	845
	L	mm	725	965	985	1310	1515	1740
SOUFFLAGE	HB	mm	550	550	596	596	675	675
	LB	mm	460	700	680	1010	1180	1410
SUPPORT	IS	mm	325	445	480	605	720	805
	ID	mm	325	445	495	710	795	935
ALIMENTATION GAZ	øG		3/4“	3/4“	3/4“	3/4“	3/4“	3/4“
	GO	mm	125	125	180	180	210	210
	GV	mm	93	93	255	255	275	275
EMBALLAGE	Bi	mm	670	670	815	815	815	815
	Li	mm	790	1030	1065	1395	1595	1820
	Hi	mm	800	800	920	920	1040	1040
	Hbi	mm	118	118	118	118	118	118
SORTIE FUMÉE SUR LE DESSUS
	A	mm	80	80	80	80	100	100
	F	mm	80	80	80	80	100	100
	AO	mm	140	140	145	145	145	145
	TO	mm	120	120	120	120	140	140
	S	mm	145	145	155	155	185	185
SORTIE FUMÉE SUR LE DESSOUS	A	mm	80	80	80	80	100	100
	F	mm	80	80	80	80	100	100
	AV	mm	390	390	505	505	560	560
	TV	mm	120	120	120	120	140	140
	S	mm	145	145	155	155	185	185

Modèles	LRN018, LRN028	LRN035, LRN045	LRP055	LRP075	LRP102	LRP102
Encombrement
B	435	435	500	500	500	500
H	645	645	765	765	845	845
L	725	965	985	1310	1515	1740
HB	550	550	596	596	675	675
LB	460	700	680	1010	1180	1410
Bouche
IS	325	445	480	605	720	805
ID	325	445	480	605	720	805
Support
ØG	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
GO	125	125	180	180	210	210
GV	93	93	255	255	275	275
Alimentat. GAZ
BI	670	670	815	815	815	815
LI	790	1030	1065	1395	1595	1820
HI	800	800	920	920	1040	1040
Hbi	118	118	118	118	118	118

Modèle	LRN018, LRN028	LRN035, LRN045	LRP055	LRP075	LRP102	LRP102
Sorties de fumées verticales
A	80	80	80	80	80	100
F	80	80	80	80	80	100
AO	140	140	145	145	145	145
TO	120	120	120	120	120	140
S	145	145	145	145	145	185
Sorties de fumées arrière
A	80	80	80	80	80	100
F	80	80	80	80	80	100
AV	390	390	505	505	505	560
TV	120	120	120	120	120	140
S	145	145	155	155	155	185
